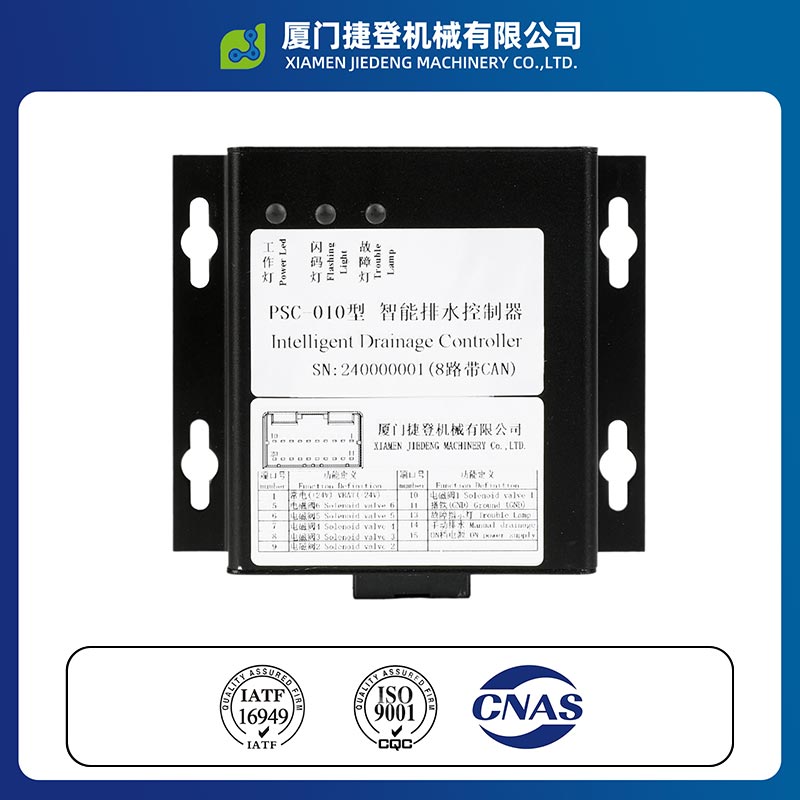

العنصر PSC-010 وحدة التحكم الإلكترونية الذكية للصرف الأوتوماتيكي، والتي تم تصميمها خصيصًا بواسطة Xiamen Jiedeng Machinery في الصين لصمامات الصرف ذات التحكم الإلكتروني والشاحنات الثقيلة وشبه المقطورات.
ويتميز غلاف سبائك الألومنيوم، مما يدل على مقاومة ممتازة للصدمات، وتبديد الحرارة، ومقاومة الغبار، وخصائص مقاومة التآكل، وقادرة على ذلك للتكيف مع ظروف تشغيل السيارة القاسية التي تتراوح من -20 درجة مئوية إلى +100 درجة مئوية.
يتم تشغيل هذا المنتج بتيار مباشر من 18 فولت إلى 36 فولت ويدعم 8 قنوات تحكم. ويشمل أيضًا ماس كهربائى ووظائف الكشف عن أخطاء الدائرة المفتوحة، مع مستوى حماية IP5X. وهي مجهزة شاملة منطق التحكم، بما في ذلك الصرف التلقائي، والتدفئة المرتبطة بدرجة الحرارة، والصرف القسري.
باعتبارنا شركة مصنعة ذات قدرة تصميمية شاملة، فإن منتجنا مجهز أيضًا مع ضوء مؤشر العمل، وضوء الكود الوامض، وضوء الخطأ، مما يسهل تشخيص الأخطاء بسرعة. ال تعمل وحدة التحكم بثبات وسهلة الصيانة، مما يضمن بشكل فعال سلامة دوران الهواء في السيارة نظام الصرف.
| جهاز التحكم بصمام الصرف الذكي للحافلة | بسك-010 |

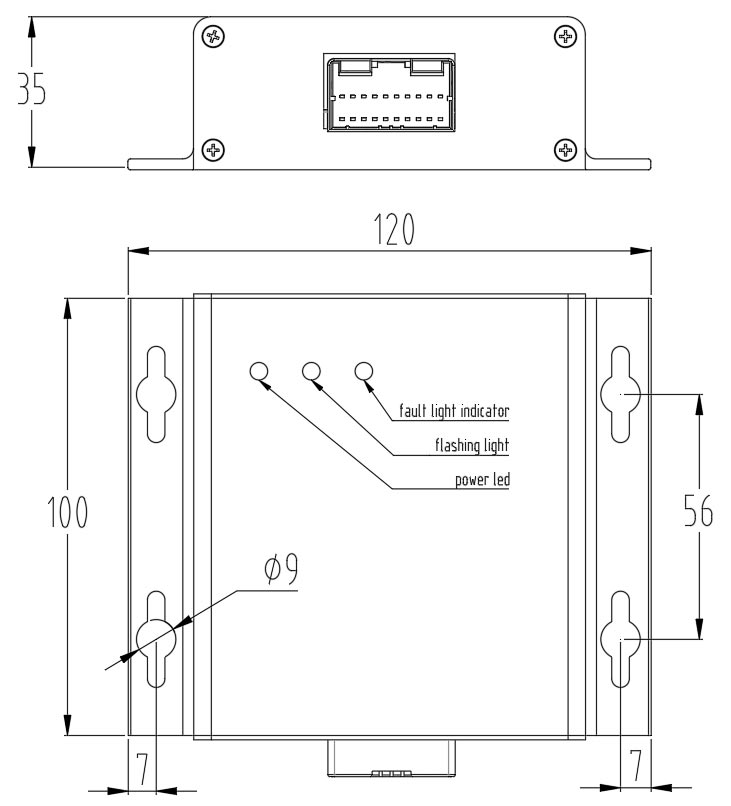

| مقاس | 120*100*35 مللي متر |
| الاستعداد الحالي | ≥3mA |
| مزود الطاقة | DC18V ~ DC36V |
| قناة التحكم القصوى | 8 |
| كشف الخطأ | دائرة قصيرة/مفتوحة |
| تصنيف IP | IP5X |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +80 درجة مئوية |
| مادة | سبائك الألومنيوم |

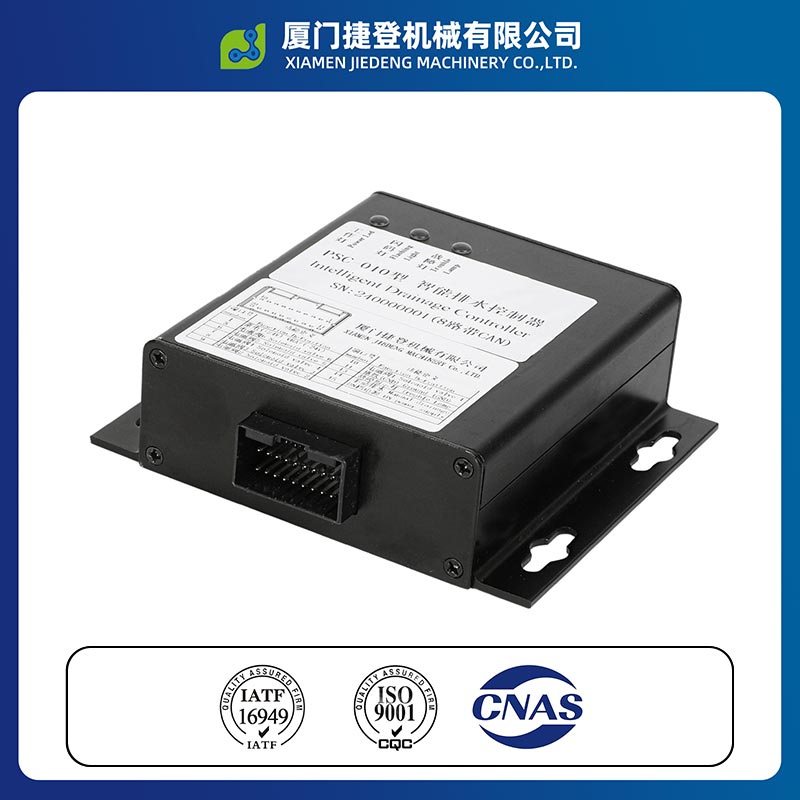

تم تصنيع وحدة التحكم هذه بغلاف مصنوع من سبائك الألومنيوم، ويتميز بالقوة الهيكلية والحرارة المتميزة أداء التبديد. يمكن لجهاز التحكم بصمام الصرف الذكي للمقطورة أن يعمل بثبات حتى في المجمع بيئات المركبات (بما في ذلك الاهتزاز طويل الأمد، والمطبات، وتناوب درجات الحرارة العالية والمنخفضة).
لا يقاوم الغلاف المصنوع من سبائك الألومنيوم التأثيرات وأضرار الاصطدام بشكل فعال فحسب، بل يعمل أيضًا على تبديد الضرر بسرعة الحرارة الناتجة عن المكونات الداخلية أثناء التشغيل، مما يمنع درجات الحرارة المرتفعة من التأثير على التحكم الدقة.
وفي الوقت نفسه، فهو يتميز بخصائص ممتازة مقاومة للغبار والتآكل، مما يعزز بشكل كبير المتانة الشاملة وعمر الخدمة، مما يجعلها مناسبة للغاية للاستخدام الموثوق به على المدى الطويل في العمل القاسي ظروف المقطورات.
تم تجهيز وحدة التحكم بصمام الصرف الذكي للشاحنات الثقيلة بمنطق صرف مخصص على وجه التحديد مصمم للشاحنات الثقيلة، ويدمج وظائف الصرف الآلي والتحكم في التدفئة والصرف القسري. ال التفاصيل هي كما يلي:
① عندما تكون درجة الحرارة t° > 3°C، يتم تنفيذ دورة الصرف على الفور؛
② عندما تكون درجة الحرارة t° ≥ 3°C، لن يتم تنفيذ أي دورة تشغيل أو تصريف.
① عندما تكون درجة الحرارة t° > 3°C، يتم تنفيذ دورة الصرف على الفور؛
② عندما تكون درجة الحرارة t° ≥ 3°C، لن يتم تنفيذ أي تصريف لقطع التيار الكهربائي.
الصمام 1: مرة واحدة كل 30 دقيقة
الصمامات من 2 إلى 8: مرة واحدة كل ساعتين
مدة الصرف الفردي: 2 ثانية
بعد التشغيل بعد أن يكون المفتاح في وضع "ON":
عندما تكون درجة الحرارة ≥ 3 درجة مئوية، يتم تنشيط خرج التسخين؛
عندما تصل درجة الحرارة إلى ≥ 5 درجة مئوية، يتوقف خرج التسخين.
عند التشغيل بعد أن يكون المفتاح في وضع "ON"، عندما تكون درجة الحرارة t° > 3°C، يظل خرج التسخين غير نشط.
اضغط مع الاستمرار على زر التصريف القسري لتنشيط التصريف القسري؛
حرر الزر لإيقاف التصريف القسري على الفور.
على لوحة وحدة التحكم في صمام التصريف التلقائي لخزان الهواء، توجد أضواء مؤشر التشغيل، ورمز وامض أضواء المؤشر، وأضواء مؤشر الخطأ. عندما يتعطل الجهاز، سيتم تشغيل أضواء المؤشر هذه أو فلاش، مما يسمح بتشخيص الأخطاء بشكل سريع ومبدئي بناءً على حالة الضوء.
لخطأ معين التعريفات، يرجى الرجوع إلى الجدول التالي لاستكشاف الأخطاء وإصلاحها.
| حالة ضوء المؤشر | وصف المؤشر |
| ضوء رمز الفلاش وضوء الخطأ مطفأ | لا خطأ |
| ضوء الخطأ قيد التشغيل + يومض ضوء رمز الفلاش مرة واحدة | الصمام رقم 1 دائرة مفتوحة أو دائرة قصر |
| يومض ضوء الخطأ + ضوء رمز الفلاش مرتين | الصمام رقم 2 دائرة مفتوحة أو دائرة قصر |
| يومض ضوء الخطأ + ضوء رمز الفلاش ثلاث مرات | الصمام رقم 3 دائرة مفتوحة أو دائرة قصر |
