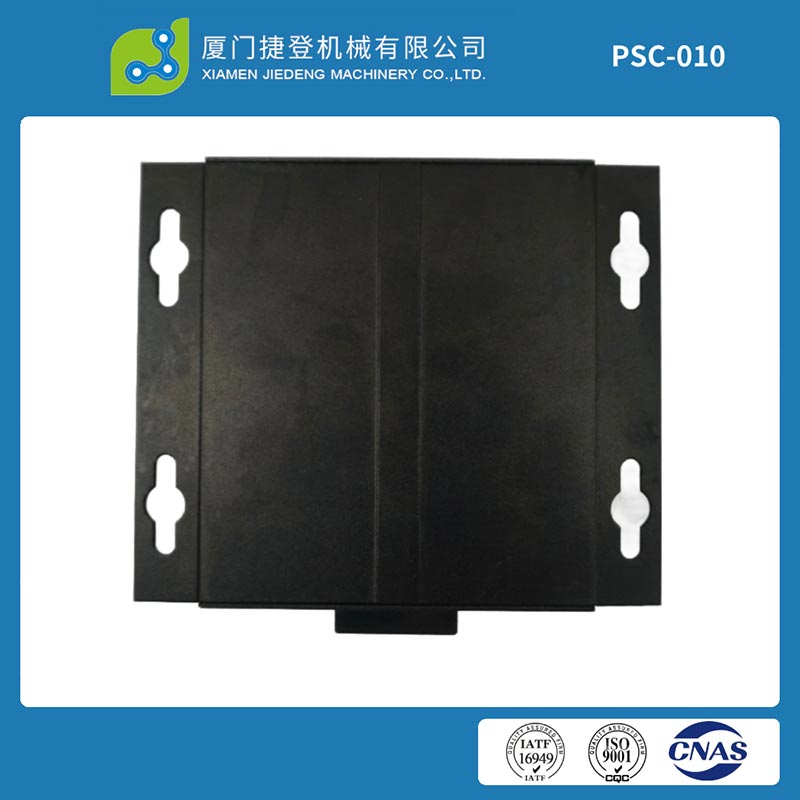

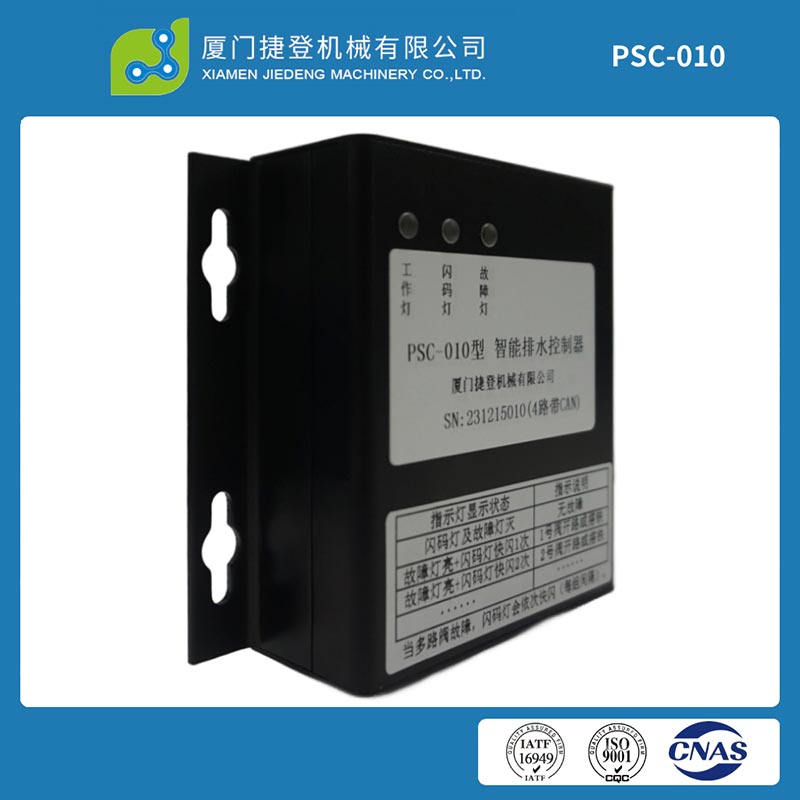

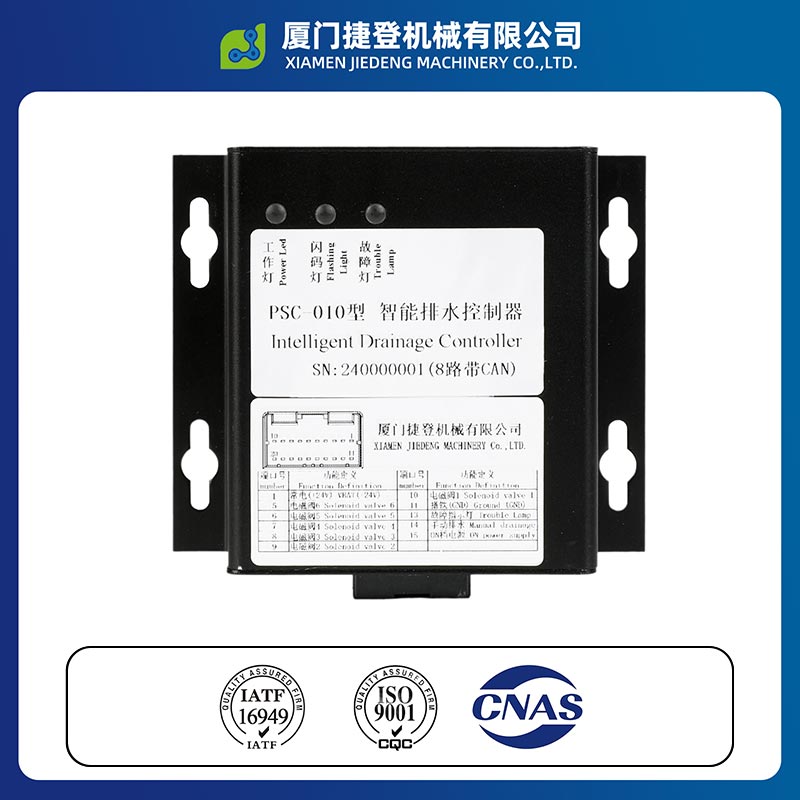

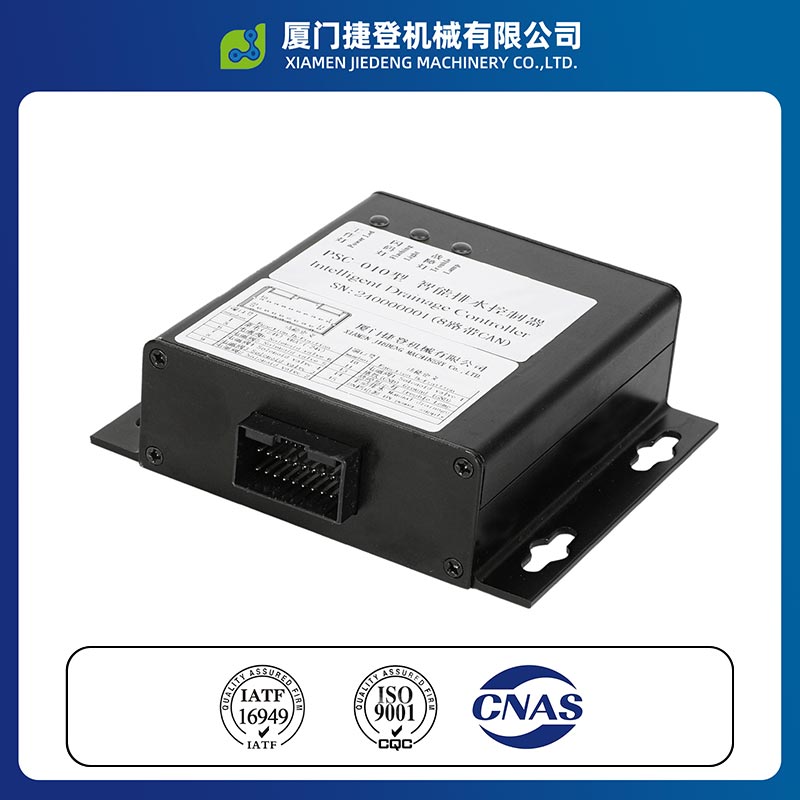

جهاز تحكم ذكي قوي في الصرف

يعد "جهاز التحكم في الصرف الذكي القوي" الذي توفره شركة Xiamen Jiedeng جزءًا لا غنى عنه من ذكي نظام التحكم في الصرف. تم تكييف نظام التحكم الذكي في الصرف بشكل أساسي مع الفرامل الهوائية تراكم المركبات التجارية، لتحل محل صمام الصرف اليدوي التقليدي وتفريغه تلقائيًا المتراكمة الماء في الاسطوانة. يمكنه تجنب المخاطر المحتملة مثل تآكل الأنابيب، وانسداد الصمام، ونظام الفرامل الفشل الناجمة عن تراكم المياه. العملية برمتها لا تتطلب التشغيل اليدوي من قبل البشر، مما يضمن المدى الطويل التشغيل المستقر والآمن لنظام الفرامل بأكمله في السيارة.

مبدأ العمل

※ يعمل النظام بالتنسيق مع صمام التحكم الكهربائي ووحدة التحكم الذكية في الصرف.
※ في حالة انقطاع التيار الكهربائي والثبات، يظل صمام الصرف مغلقًا بإحكام لضمان عدم تسرب الغاز مصدر في اسطوانة التخزين.
※ عند تشغيله وتشغيله، يتم تشغيل قلب الصمام الكهرومغناطيسي بواسطة القوة الكهرومغناطيسية، مما يؤدي إلى الفتح قناة الصرف.
※ بمساعدة ضغط الغاز الداخلي لأسطوانة التخزين، يتم تراكم الماء تلقائيًا تفريغها.
※ تقوم وحدة التحكم في نفس الوقت بجمع إشارات مختلفة مثل درجة الحرارة وفرامل اليد وحافلة CAN.
※ بناءً على الإشارات المجمعة، فإنه يحقق التحكم المنطقي الكامل لنظام الصرف الصحي. بداية الصرف و عملية الإيقاف لا تتطلب أي تدخل يدوي.

بنية تكوين الأجهزة الأساسية

المكونات الأساسية لنظام الصرف الذكي بأكمله تشمل: جهاز التحكم الذكي في الصرف، 8 قنوات صمام الصرف الذي يتم التحكم فيه كهربائيًا، ومرحل التسخين، ومستشعر درجة الحرارة، ومفتاح الصرف القسري، ومؤشر الخطأ ضوء، ويمكن كابل الاتصالات.

1. وحدة التحكم الذكية في الصرف: تؤدي الوظيفة الأساسية لتشغيل منطق النظام الشامل وتنفيذ التحكم.
2. صمام تصريف ذو 8 قنوات يتم التحكم فيه كهربائيًا: مسؤول عن تنفيذ إجراءات تصريف أسطوانة التخزين المتعددة.
3. مستشعر درجة الحرارة: يجمع درجة الحرارة البيئية في الوقت الحقيقي لتوفير الأساس لمنطق التدفئة والصرف.
4. مرحل التسخين: يتحكم في دائرة التسخين في الشتاء لتحقيق حماية ضد التجمد في درجات الحرارة المنخفضة.
5. مفتاح الصرف القسري: يوفر وظيفة التحكم اليدوي في الصرف القسري.
6. ضوء مؤشر الخطأ: يستخدم للإشارة إلى خطأ النظام وملاحظات التنبيه.
7. كابل اتصال CAN: يحقق نقل إشارة السيارة وتفاعل الاتصالات.

تكوين الصرف ثماني القنوات

تدعم وحدة التحكم 8 قنوات صمام تصريف مستقلة، والتي يمكن مطابقتها مع أسطوانات تخزين الهواء المتعددة نماذج للصرف المنفصل. الصمام 1 مخصص لتصريف أسطوانة تخزين الهواء المتجدد، في حين أن تعمل القنوات المتبقية من 2 إلى 8 بشكل مستقل في أوقات مختلفة. كل قناة لديها تسخير الأسلاك التحكم الخاصة بها و الواجهة، ويمكن تمييز أرقام القنوات عن طريق الملصقات، مما يلبي متطلبات التخطيط للمركبات المختلفة نماذج اسطوانة تخزين الهواء.

وظيفة التدفئة التلقائية في فصل الشتاء

النظام مزود بمنطق تسخين منخفض الحرارة للتحكم. بعد التشغيل، سيبدأ تلقائيًا التسخين عندما تكون درجة الحرارة المحيطة ≥ 3 درجة مئوية، وإيقاف التسخين عندما تكون درجة الحرارة ≥ 5 درجة مئوية. وهي مجهزة بتدفئة 24 فولت / 20 أمبير مرحل، وهو متوافق مع حزم أسلاك التسخين ذات الغلاف الألومنيوم. وهذا يمنع صمام الصرف وخط الأنابيب من التجميد والانسداد عند درجات حرارة منخفضة، مما يضمن التشغيل الطبيعي حتى في المناطق شديدة البرودة.
